本課件介紹一個可發三相交流電的科普用發電機模型，該模型發電機屬2極12槽三相交流發電機，結構與真實的三相交流發電機較接近。

圖1是發電機的定子鐵芯，由沖壓的硅鋼片疊成，定子鐵芯內圓周有嵌放定子線圈的槽，槽之間稱為齒。

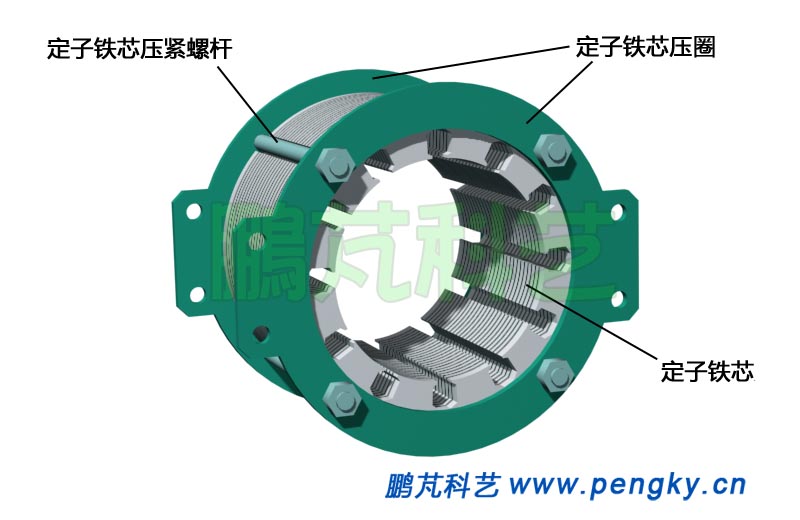

用定子鐵芯壓圈與壓緊螺桿將定子鐵芯壓緊，見圖2。

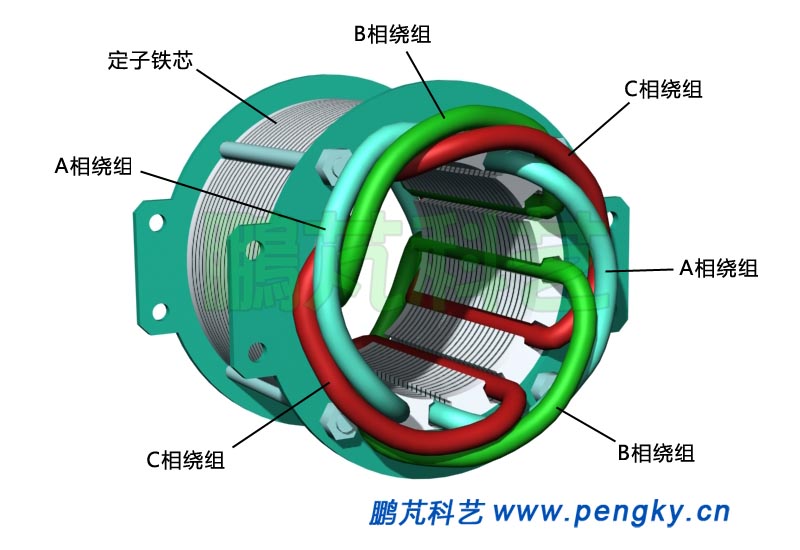

把定子三相繞組嵌裝在定子鐵芯的槽內，為清晰顯示各相繞組，用淺藍色顯示A相繞組；用綠色顯示B相繞組；用紅色顯示C相繞組，見圖3。

有關定子線圈的下線次序在圖11至圖15再進行介紹。

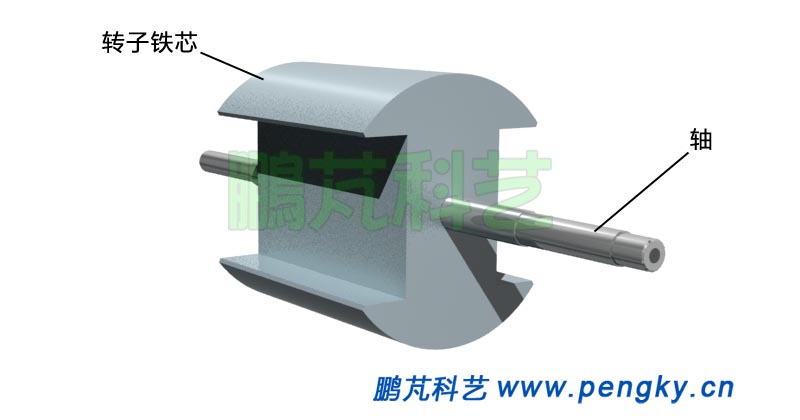

2極轉子鐵芯由導磁良好的鋼制作，并安裝在轉子的轉軸上，見圖4。

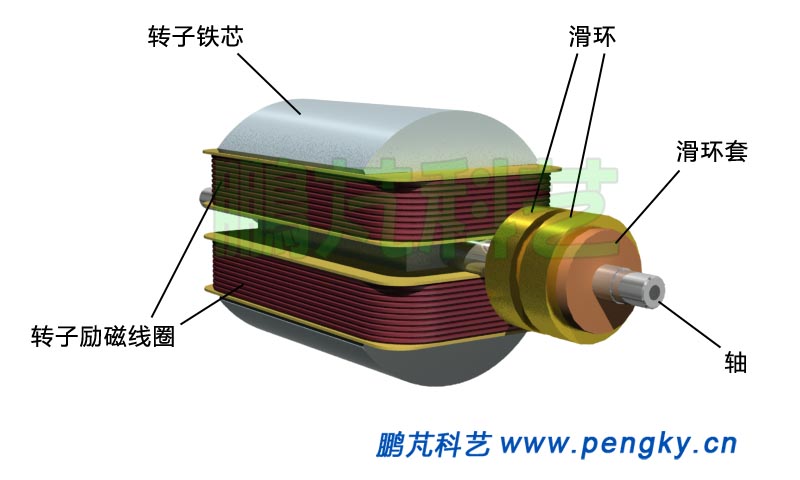

在轉子鐵芯上安裝線圈框架并繞上勵磁線圈，在轉軸上安裝滑環，把勵磁線圈的2個線端連接到2個滑環，見圖5。線圈框架的結構與安裝方法參見科普發電機模型。

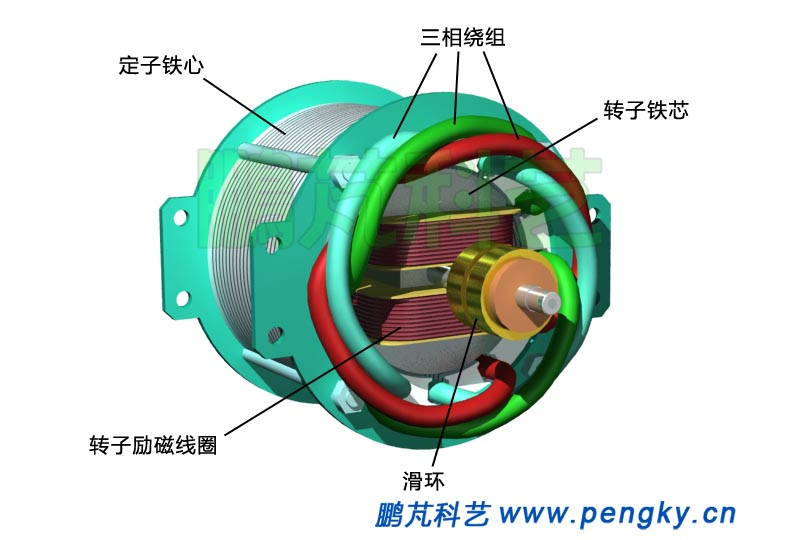

圖6是把轉子插入定子的狀態。

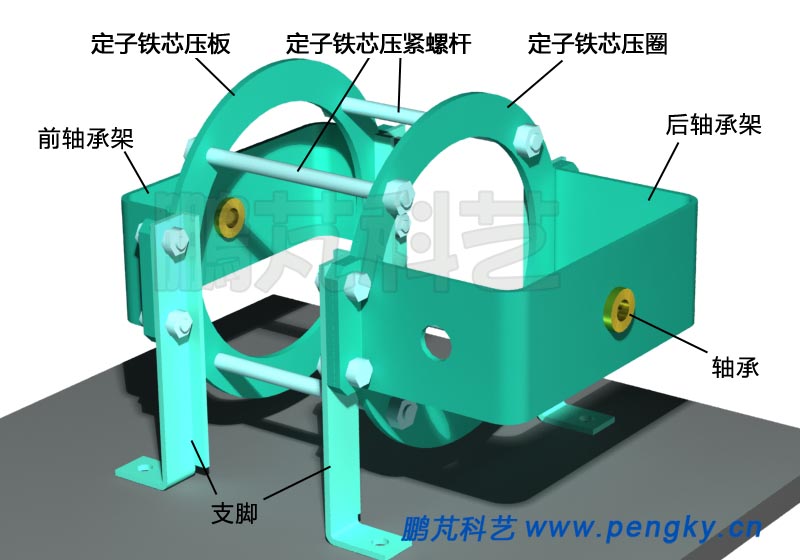

轉子軸的軸承安裝在前軸承架與后軸承架上，軸承架安裝在定子鐵芯壓圈上，定子鐵芯壓圈上固定著4個支腳，發電機通過支腳安裝在底板上，見圖7。

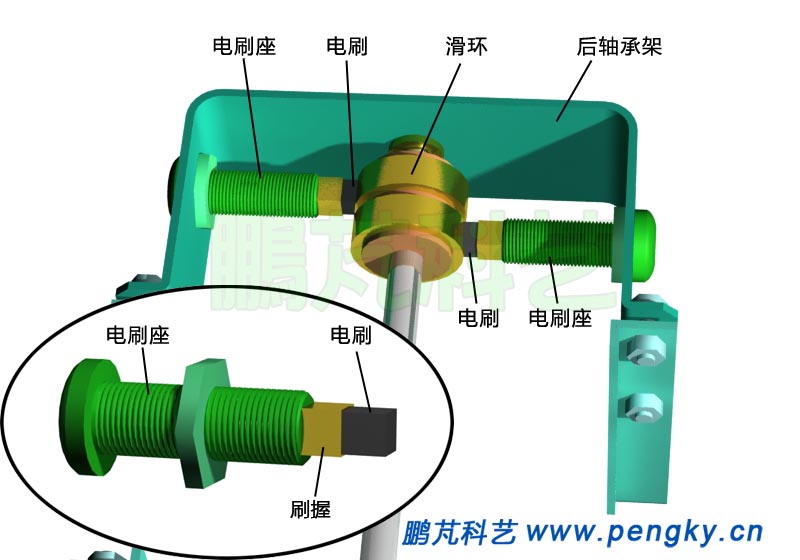

在后軸承架上安裝電刷，每個電刷對應一個滑環，見圖8。電刷由電刷座，刷握，電刷組成，見圖中橢圓圈內小圖。

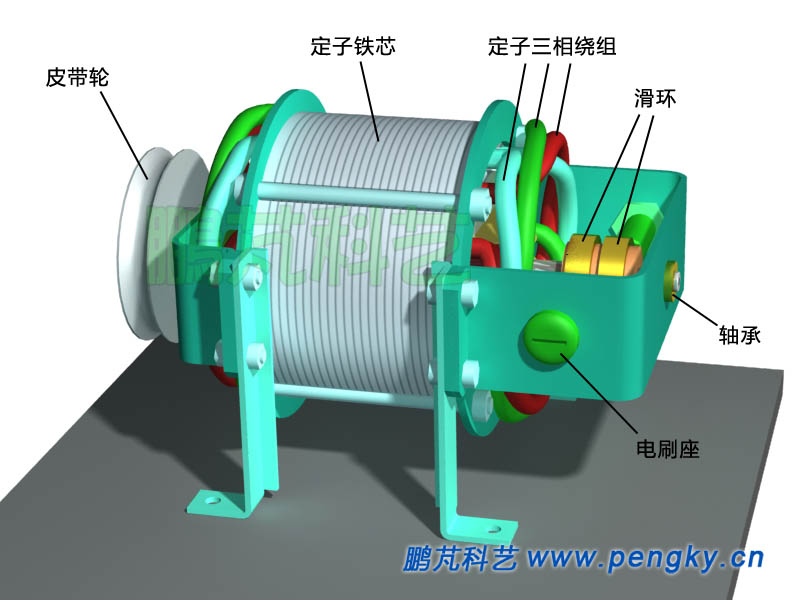

組裝好的發電機模型見圖9。

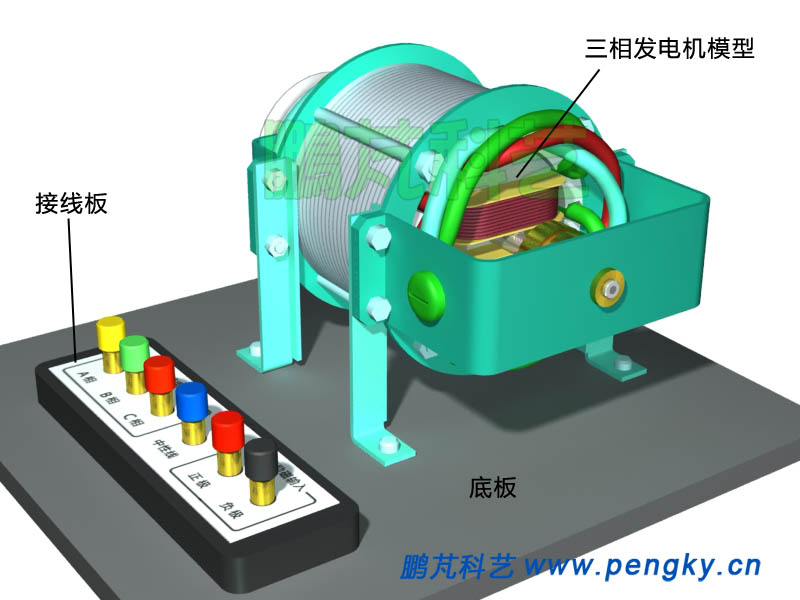

在發電機底板上安裝接線板，共裝有6個接線柱，4個用于三相交流電線與中性線的輸出連接，定子繞組按星形連接，引出中性線。轉子勵磁線圈供電通過電刷引到另兩個接線柱。整個發電機模型見圖10。

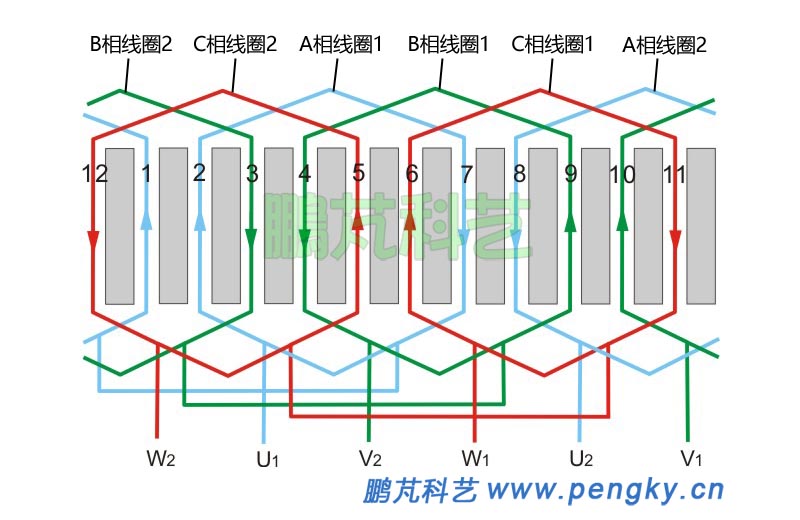

下面介紹這個發電機模型的定子繞組，這是一臺2極12槽三相交流發電機，其繞組展開圖見圖11，屬于單層鏈式繞法，在三相交流電機繞組課件中有介紹，本課件僅介紹具體繞組布置。

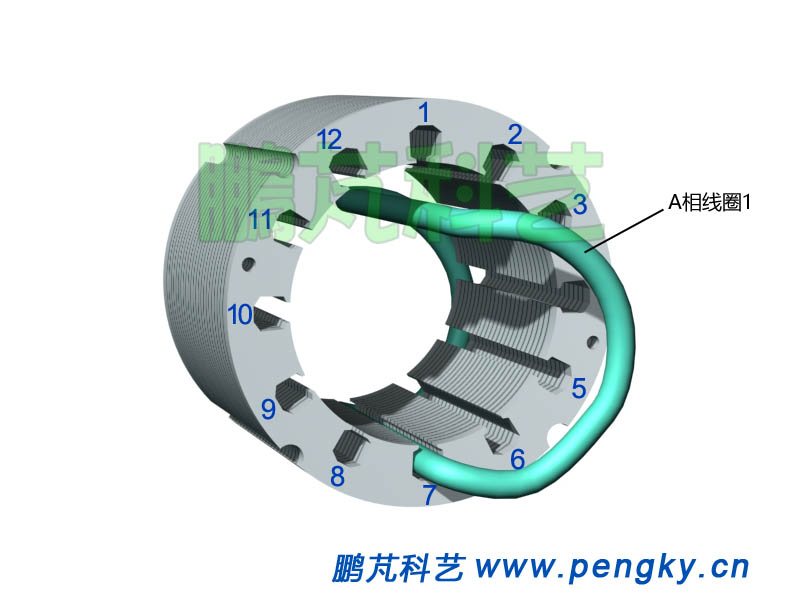

為便于觀看，略去定子鐵芯壓圈，為方便下線，在槽邊標有槽號。嵌放A相線圈1，把一邊嵌放在7號槽，另一邊先懸空，以方便后面線圈的嵌入，待最后再放入2槽，見圖12。

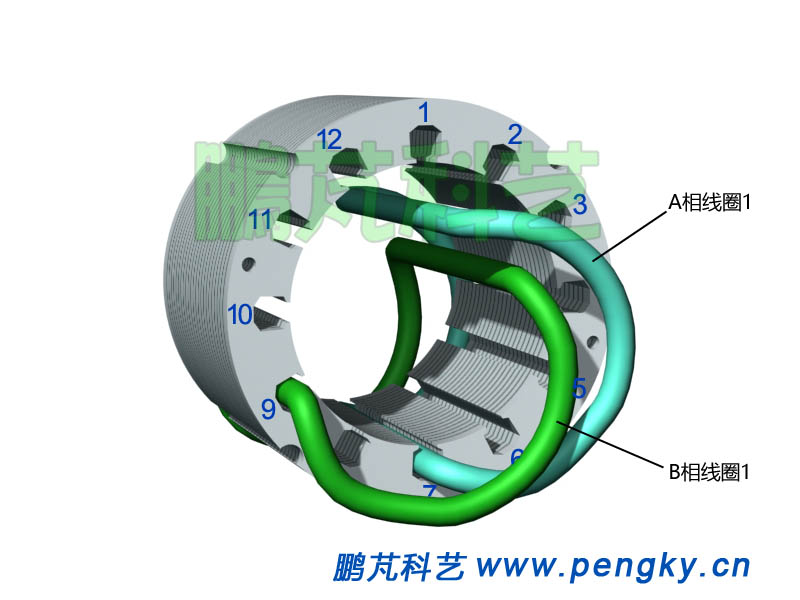

嵌放B相線圈1，把一邊嵌放在9號槽，另一邊先懸空，以方便后面線圈的嵌入，待最后再放入4槽，見圖13。

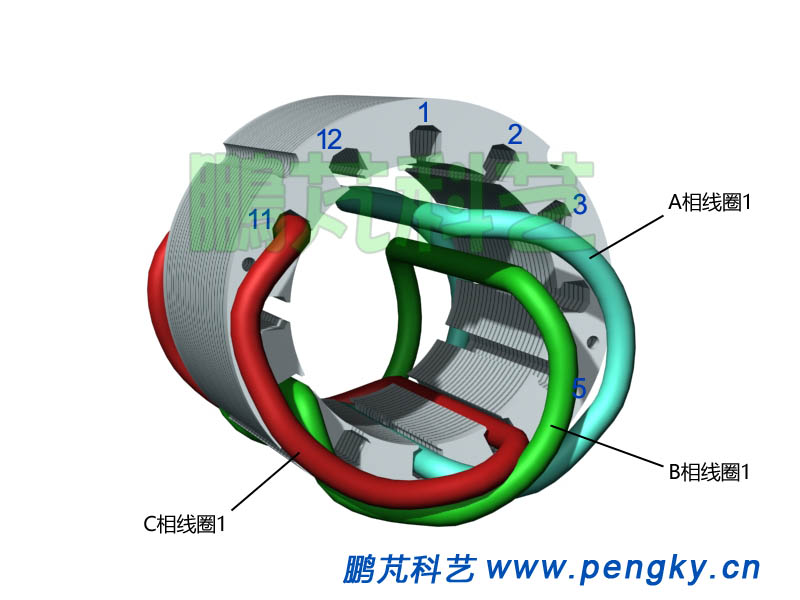

嵌放C相線圈1，把一邊嵌放在6號槽，另一邊嵌放在11號槽，見圖14。

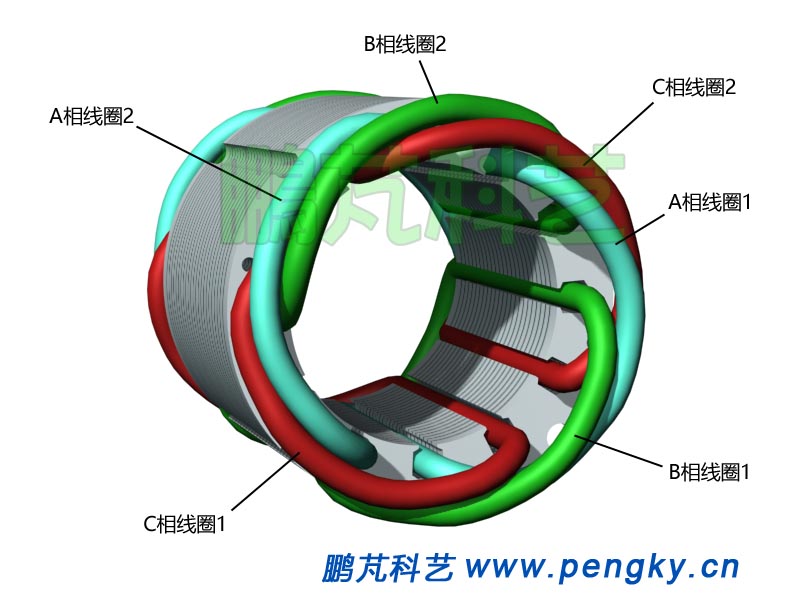

嵌放A相線圈2，把一邊嵌放在8號槽，另一邊嵌放在1號槽；嵌放B相線圈2，把一邊嵌放在10號槽，另一邊穿過A相線圈1，嵌放在3號槽；嵌放C相線圈2，把一邊嵌放在12號槽，另一邊穿過A相線圈1與B相線圈1，嵌放在5號槽。見圖15。

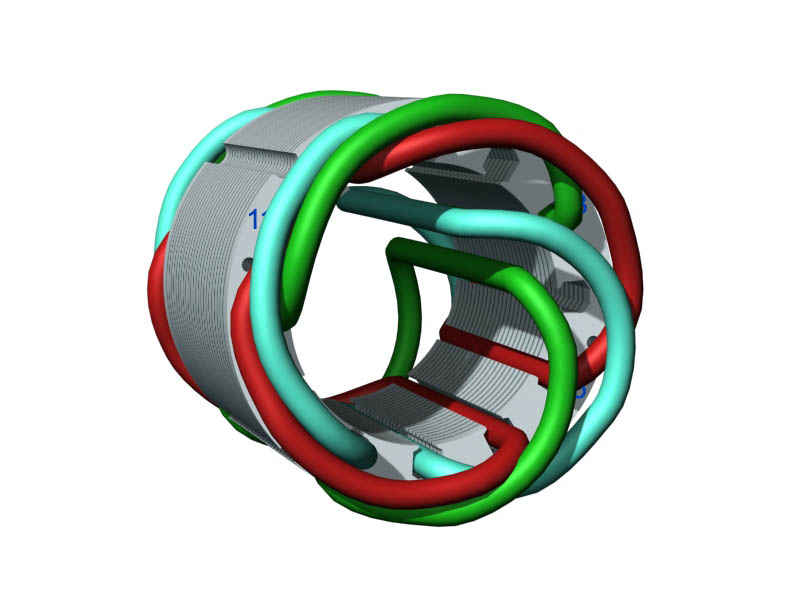

把A相線圈1與B相線圈1的另一邊分別嵌放回2號槽與4號槽，下線工作全部結束。圖16是定子鐵芯與繞組圖。

上面所述下線過程在以下動畫中進行演示。

按圖11把A相兩個線圈連接起來組成A相繞組，并引出U1端與U2端；把B相兩個線圈連接起來組成B相繞組，并引出V1端與V2端；把C相兩個線圈連接起來組成C相繞組，并引出W1端與W2端。3個繞組按星形連接，引出中性線。

由于該三相發電機模型是2極發電機，如果要發出每秒50周的交流電，必須有每分鐘3000轉的轉速，使用小型異步電動機同轉速帶動，可發出略低于50周的三相交流電；通過皮帶輪增速傳動，略放大傳動比，可發出50周左右的三相交流電。
